Gosowav

Soundboard für Gottlieb System80 mit ausgelösten 'wav'-Dateien zur individuellen Anpassung des Sounds.

Ein polyphoner WAV-Datei-Player für ESP32-Mikrocontroller, entwickelt für den Einsatz in Pinball-Maschinen. Das Gerät liest WAV-Dateien von einer SD-Karte und gibt sie über einen DAC aus – mehrere Tracks können gleichzeitig abgespielt und gemischt werden.

Merkmale:

- Webbrowser-Konfigurations-Editor für Firmware-Update und einfache Konfiguration

- USB-Verbindung für die erste Konfiguration 'am Schreibtisch'

- optionale Wi-Fi-Verbindung für Konfigurationsänderungen und Monitoring 'on the fly' (während GOSOWAV im Gerät installiert ist)

- experimenteller Bally-Modus

- Soundgruppen können definiert werden ( werden zufällig oder im Round-Robin-Verfahren abgespielt )

- integrierter Attract-Modus

Benötigte Bauteile

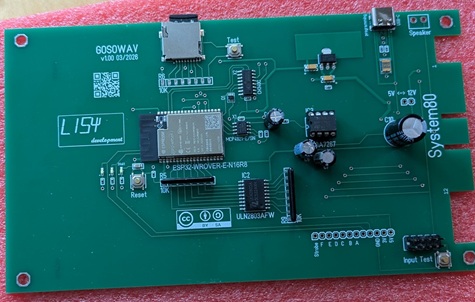

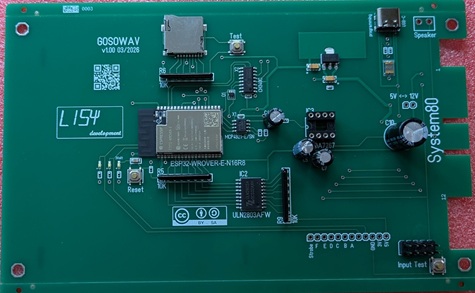

Das PCB wird von JLCPCB mit allen Komponenten vorbestückt außer der Verstärker TDA7267. Dieses Bauteil ist obsolet, aber noch auf eBay oder Aliexpress erhältlich. Ich habe einen Beispiel-Link zu einem Aliexpress-Shop hinzugefügt, bei dem ich in der Vergangenheit erfolgreich bestellt habe – es empfiehlt sich jedoch, etwas mehr zu bestellen als benötigt, da häufig etwa 20 % der Teile fehlerhaft sind. TDA7267

Außerdem wird eine handelsübliche Micro-SD-Karte für die WAV-Dateien und die Konfiguration benötigt.

Software

Gosowav verwendet Software, die auf dem PWAVPlayer (Universal Soundcard) von 'Mr. Bat' basiert

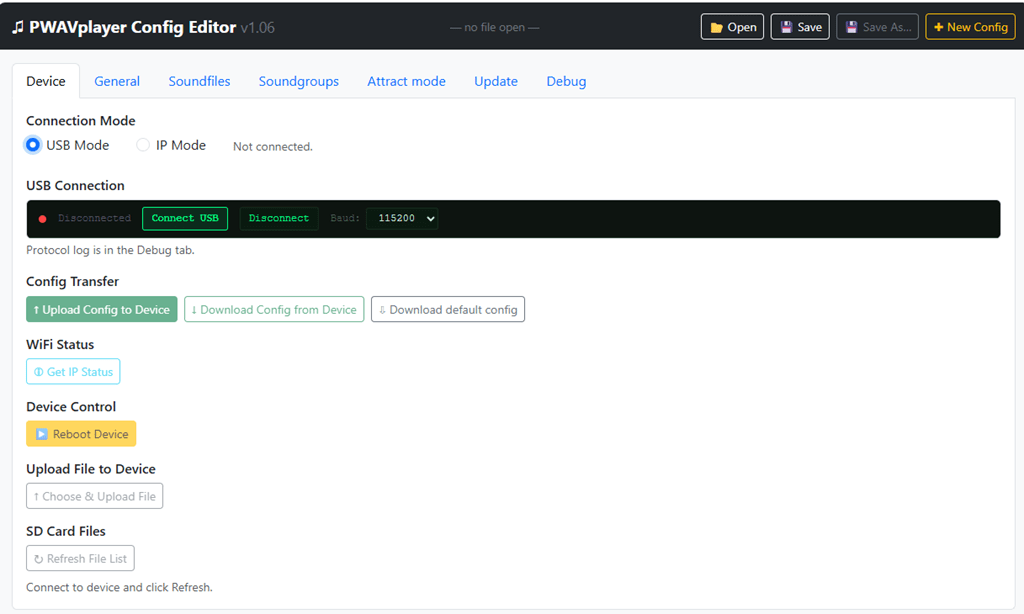

Config Editor

Der Player lässt sich mit einer Textdatei (config.txt) auf der integrierten SD-Karte nach deinen Bedürfnissen konfigurieren. Du kannst die Konfiguration direkt bearbeiten oder meinen 'PWAVplayer Config Editor' (Browser-App) dafür verwenden. ( Nur Edge oder Chrome Browser! )
